三菱A1SD61選型手冊高速計數模塊選型資料選型樣本

一包20個裝。
適用機型：
AJ65FBTA□-□型。AC輸入點數：16點。
輸入電壓及電流：AC100～120V，10mA。
響應時間：25ms。
16點/1個公共端。
繼電器輸出點數：12點。
輸出電壓及電流：DC24V/AC240V，2A/1點，5A/1個公共端。
響應時間：12ms。
8點/1個公共端，3點/1個公共端，獨立接點A1SD61
36點端子臺。
占用站數：4站。
緊湊型遠程I/O單元。
設備層/現場總線CC-Link設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡(luò )，
為整個網絡(luò )系統最低層的網絡(luò )。
采用CC-Link現場總線連接，布線數量大大減少，
提高了系統可維護性。
而且，不只是ON/OFF等開關量的數據，
還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備，
從完成各種數據的通信，到終端生產信息的管理均可實現，
加上對機器動作狀態的集中管理，
使維修保養的工作效率也大有提高。
在Q系列PLC中使用，CC-Link的功能更好，
而且使用更簡便。
三菱公司PLC網絡(luò )繼承了傳統使用的MELSEC網絡(luò )，
并使其在性能、功能、使用簡便等方面更勝一籌。
提供層次清晰的三層網絡(luò )，針對各種用途提供最合適的網絡(luò )產品。
信息層/Ethernet（以太網）信息層為網絡(luò )系統中最高層，
主要是在PLC、設備控制器以及生產管理用PC之間傳輸生產管理信息、質量管理信息及設備的運轉情況等數據，
信息層使用最普遍的Ethernet。
它不僅能夠連接windows系統的PC、UNIX系統的工作站等，
而且還能連接各種FA設備。
Ethernet模塊具有了日益普及的因特網電子郵件收發功能，
使用戶無論在世界的任何地方都可以方便地收發生產信息郵件，
構筑遠程監視管理系統。

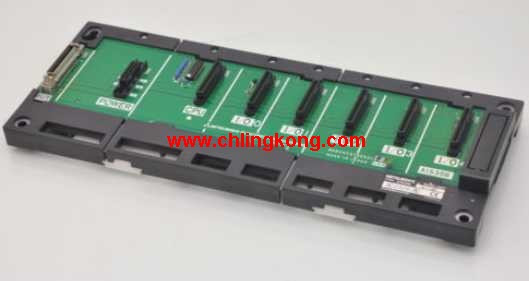

同時，利用因特網的FTP服務器功能及MELSEC專用協議可以很容易的實現程序的上傳/下載和信息的傳輸。8插槽。
可安裝電源單元。
QnAS系列單元安裝用。
高速接入用。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
當從編程器輸入的程序存入到用戶程序存儲器中，
然后CPU根據系統所賦予的功能（系統程序存儲器的解釋編譯程序），
把用戶程序翻譯成PLC內部所認可的用戶編譯程序。
PLC的繼電器輸出接口口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
