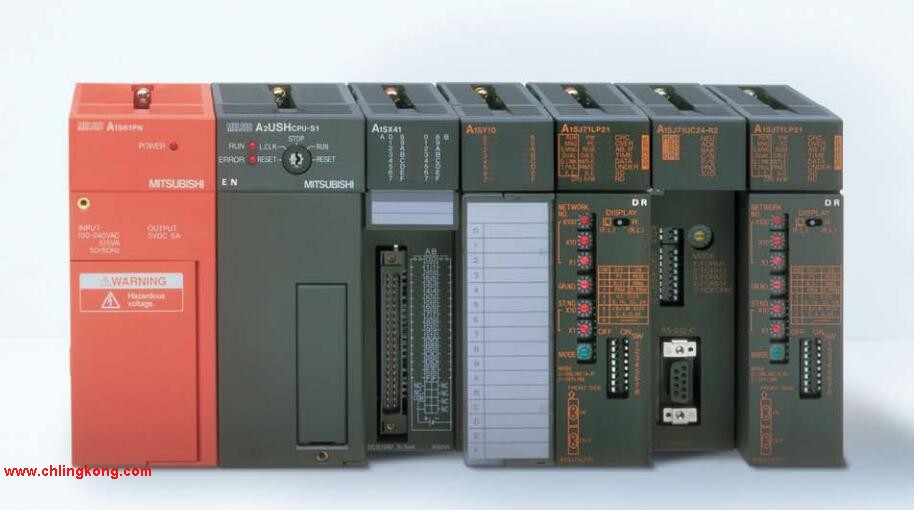

A6WA-28P選型樣本三菱A6WA-28P選型資料選型手冊

在CC-LINK系統中可以連接下述三種遠程元件。
遠程I/O：就是指那些只要求ON/OFF控制功能的現場元件，
例如數字式I/O或氣動閥等就屬這類。
在這種類型里只能進行位數據的通信。
遠程元件：就是指那些要求處理寄存器數據的現場元件，
例如模擬量I/O及計數器等。
在這類元件中除了位數據以外還能進行寄存器數據的通信A6WA-28P
智能化遠程：這類元件是指那些允許主站或其它站的動作進行存取，
進行采集數據并進行控制就地PLC站，
GOTS和編程器的接口單元等都屬于這一類型。
PLC是采用"順序掃描，不斷循環"的方式進行工作的。
即在PLC運行時，CPU根據用戶按控制要求編制好并存于用戶存儲器中的程序，
按指令步序號(或地址號)作周期性循環掃描，如無跳轉指令，
則從第一條指令開始逐條順序執行用戶程序，直至程序結束，
然后重新返回第一條指令，開始下一輪新的掃描，在每次掃描過程中，
還要完成對輸入信號的采樣和對輸出狀態的刷新等工作。
PLC是采用"順序掃描，不斷循環"的方式進行工作的。
即在PLC運行時，CPU根據用戶按控制要求編制好并存于用戶存儲器中的程序，
按指令步序號(或地址號)作周期性循環掃描，如無跳轉指令，
則從第一條指令開始逐條順序執行用戶程序，直至程序結束，
然后重新返回第一條指令，開始下一輪新的掃描，在每次掃描過程中，
還要完成對輸入信號的采樣和對輸出狀態的刷新等工作。Ethernet網絡(luò )模塊10BASE-T/10BASE5。
控制層/MELSECNET/10（H）是整個網絡(luò )系統的中間層，
在是PLC、CNC等控制設備之間方便且高速地進行處理數據互傳的控制網絡(luò )。
作為MELSEC控制網絡(luò )的MELSECNET/10，
以它良好的實時性、簡單的網絡(luò )設定、無程序的網絡(luò )數據共享概念，
以及冗余回路等特點獲得了很高的市場評價，
被采用的設備臺數在日本達到最高，
在世界上也是屈指可數的。
而MELSECNET/H不僅繼承了MELSECNET/10優秀的特點，
還使網絡(luò )的實時性更好，數據容量更大，
進一步適應市場的需要。輸入電壓范圍：DC110/125V。
輸出電壓：DC5V。
輸出電流：8A。
用于Q4ARCPU。
該控制模塊監測電源、錯誤
CPU的狀態，
以及自己的錯誤狀態。
它發出的
錯誤信號的a6raf并打開相應的
繼電器輸出。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。
