模擬量輸出模塊AJ65BT-64DAV選型資料選型手冊三菱AJ65BT-64DAV選型樣本

輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：0.2ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.25mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/0.5A。

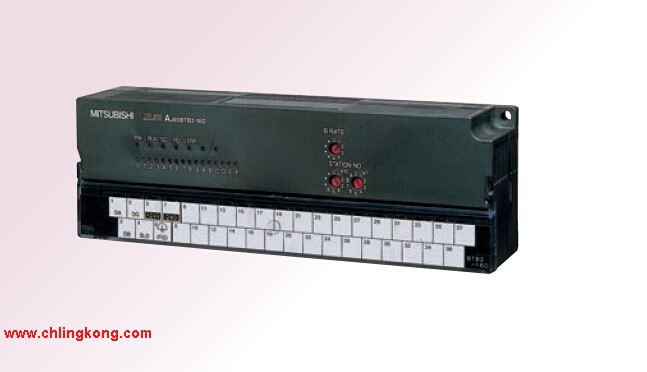

外部連接：1線式/1線式AJ65BT-64DAV
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會(huì )接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。輸入輸出點數：480點。
輸入輸出數據設備點數：480點。
程序容量：8k。
基本命令處理速度(LD命令)：1.25μs。
RAM存儲器容量：32K，電源內藏。
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。輸入輸出點數：2048點。
輸入輸出數據設備點數：2048點。
程序容量：30k。
基本命令處理速度(LD命令)：1.0μs。
附帶光數據通信線路功能(GI 電纜專用) 。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
