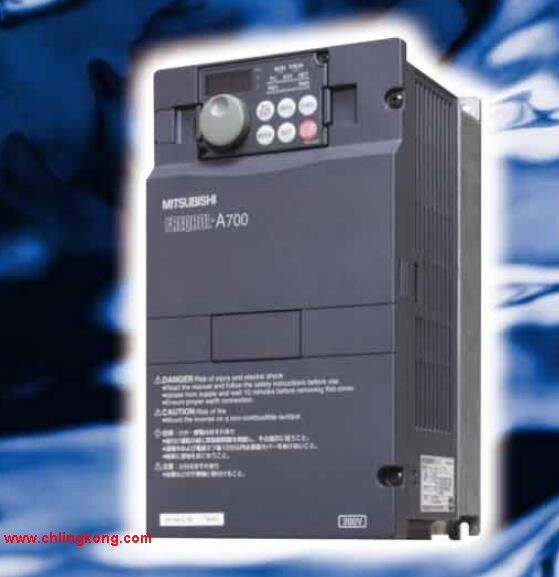

FR-A720-22K選型樣本三菱3相200V變頻器FR-A720-22K選型資料選型手冊

輸入輸出點數：48點。
AC電源：AC100~240V。
輸入點數：24點。
輸出點數：24點。
輸出形式：繼電器輸出。
重量：0.85kg。
輸入信號電壓：DC24V。
FX2N系列 擴展單元
擴展單元是內置電源的輸入輸出擴展設備。
與基本單元一樣，擴展單元后面可連接各種輸入輸出及特殊擴展設備。
可以連接擴展至FX3GA/FX3G、FX3GE及FX3UFR-A720-22K
AC電源機型上，內置最大250mA/460mA的DC24V供給電源。
由于FX系列所有機型都內置高速計數器，
故可通過簡易程序實現高速控制。
基本單元的輸入內置了防抖動濾波器，
其中一部分作為數字濾波器，
靈敏度調整單位可達到1ms。
使用高速計數器時自動調為最小值。
可通過高性?xún)r(jià)比的內置定位功能及擴展功能增加控制軸數。
過擴展功能擴展板及特殊適配器，
可實現數據鏈接及與外部串行設備的通訊。輸入點數：32點。
輸出點數：32點。
輸出形式：晶體管。
連接的可編程控制器：FX1NC、FX2NC、FX3UC。
FX2NC用擴展模塊可以直接連接在FX1NC、FX2NC、FX3UC PLC上的輸入輸出擴展。
不需要連接電纜等，因此可進行緊湊型的擴展。三菱變頻器FR-D740系列。
電壓等級：三相400V。
變頻器容量：3.7KW。
變頻器內部和背面的結構考慮了冷卻效果的，上下的關系對通風也是重要的，
因此，對于單元型在盤內、掛在墻上的都取縱向位，盡可能垂直安裝。
變頻器能用來驅動單相電機嗎？可以使用單相電源嗎？
基本上不能用。對于調速器開關起動式的單相電機，在工作點以下的調速范圍時將燒毀輔助繞組；
對于電容起動或電容運轉方式的，將誘發電容器爆炸。
變頻器的電源通常為3相，但對于小容量的，也有用單相電源運轉的機種。功率：15kw。
電壓：400V。
制動電阻，是波紋電阻的一種，主要用于變頻器控制電機快速停車的機械系統中，
幫助電機將其因快速停車所產生的再生電能轉化為熱能。
制動單元原理: 制動單元由大功率晶體管GTR及其驅動電路構成。
其功能是為放電電流環節電容器在規定的電壓范圍內儲存不了或者內接的制動電阻來不及消耗掉而使直流部分“過壓”時，
需要加外接制動組件，以加快消耗再生電能的速度。輸出點點數：32點。
電源：基本單元給擴展模塊提供電源。
輸出形式：晶體管輸出（源型）。
端子類型：連接器器式。
重量：0.2kg。
通過可直接連接FX3GC、FX3UC的輸入輸出擴展設備，實現緊湊擴展。
可以選擇16點、32點的繼電器或晶體管輸入輸出機型。
FX2NC-16E_-T-DS為端子臺可拆卸機型。
