三菱R68B選型樣本R68B選型資料選型手冊

輸入點數：16點。
額定輸入電壓、頻率：DC24V。
額定輸入電流：7.0mA TYP。
響應時間：0.1～70ms。
公共端方式：16點/公共端。
中斷功能：有。
外部配線連接方式：18點螺釘端子臺。
輸入輸出模塊是指處理ON/OFF信號的開關、傳感器、執行器等各種控制系統基本設備和可編程控制器之間的接口R68B
與以往系列相比， MELSEC iQ-R系列的輸入輸出模塊具有更多功能，
1個模塊可用于多種用途，有助于降低部署成本和維護成本。
追求便捷性的“模塊設計”。
在輸入模塊上粘貼白色標簽，在輸出模塊上粘貼紅色標簽，
并將額定規格清晰標記在模塊正面，可防止錯誤使用。
將輸入輸出編號刻印在模塊正面上方的輸入輸出顯示LED上，可輕松確認ON/OFF狀態。
16點模塊的配線端子上記錄了各信號的端子排列情況，可防止誤配線。
64點模塊中可以32點為單位，通過開關切換顯示輸入輸出編號。
此外，串口號標記在模塊正面下方，可輕松確認。模擬量輸出通道數：8CH。
精度
環境溫度25正負5°C：正負0.1% 以?xún)取?br/> 環境溫度0～55°C：-。
溫度系數：正負50ppm/℃。
轉換速度：1ms/CH。
通道間絕緣：隔離變壓器絕緣。
輸出短路保護：有。
外部供給電源：-。
外部配線連接方式：40針連接器。

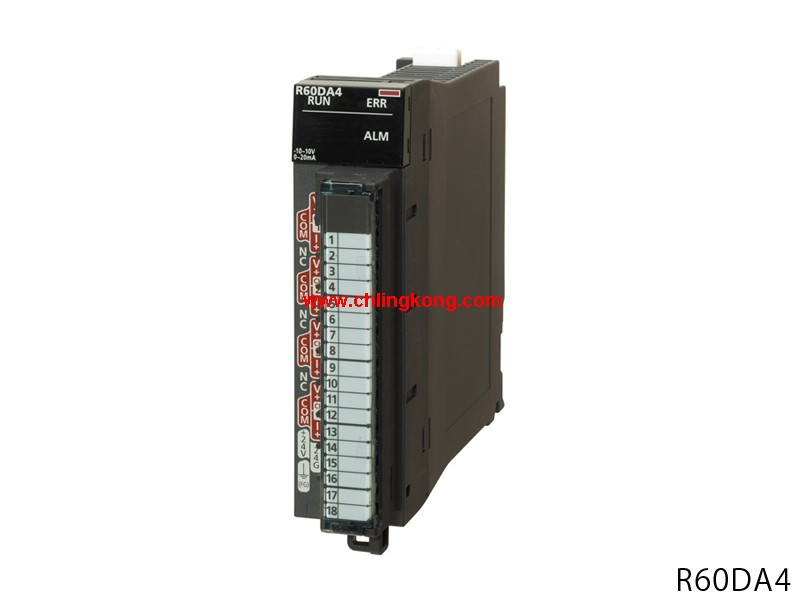

電壓輸出
數字量輸入值：?32000～32000。
模擬量輸出電壓：DC?10～10V。
電流輸出
數字量輸入值：0～32000。
模擬量輸出電流：DC0～20mA。
高速輸出流暢的模擬量波形。
模擬量輸出模塊具有將任意波形數據注冊到模塊中，并根據設定的轉換周期連續執行模擬量輸出的功能。
執行沖壓機和注塑成型機等的模擬量(扭矩)控制時，可自動輸出事先注冊的控制波形，
通過程序進行高速、流暢的控制。此外，僅需事先將波形數據注冊到模塊中，
即可輕松控制模擬量波形，因此在進行生產線控制等重復控制時，
無需使用專用的程序來創(chuàng )建波形，可減少編程工時。
可使用參數輕松設定轉換運算和比例縮放，無需創(chuàng )建專用的程序。
因此，有助于降低程序的開發成本并減小程序容量。輸入電源電壓：AC100?240V。
輸入頻率：50/60Hz正負5%。
輸入最大視在功率：130VA。
輸入最大功率：-。
額定輸出電流（DC5V）：6.5A。
額定定輸出電流（DC24V）：-。

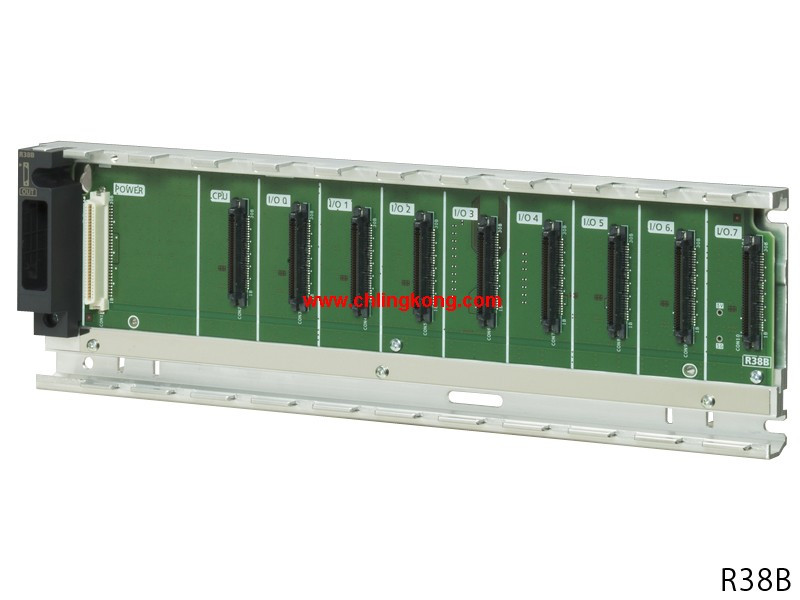

MELSEC iQ-R系列由 CPU模塊、電源模塊、基板模塊、輸入輸輸出模塊、智能功能模塊等各種模塊組成。
對于整個系統，基板模塊最多可擴展到7級、模塊最多可安裝64個，
因此可構建大型系統。此外，通過使用RQ擴展基板模塊，
海還可有效利用MELSEC-Q系列模塊的資產。
