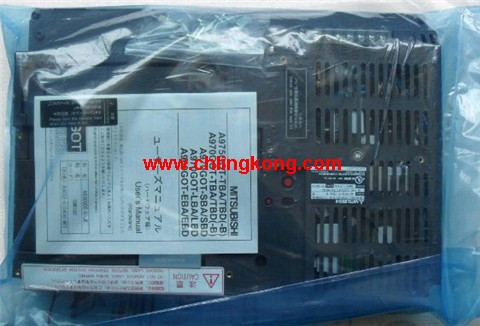

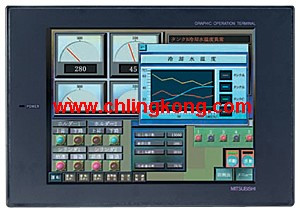

A975GOT-TBD-B手冊三菱A975GOT-TBD-B操作手冊

QnA/ACPU總線連接。
1接頭。
適用型號：A985(-V)/975/970/960/956(W)GOT。輸入輸出點數：4096點。
輸入輸出數據設備點數：8192點。
程序容量：30k。
基本命令處理速度(LD命令)：0.15μs。
整體式：是把PLC各組成部分安裝在一起或少數幾塊印刷電路板上，
并連同電源一起裝在機殼內形成一個單一的整體稱之為主機或基本單元、小型、超小型PLC采用這種結構A975GOT-TBD-B
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字?？焖龠B接器型。
電流輸入。
通道數：8通道。
占用站數：Ver.1模式下占用3站、Ver.2模式下占用1站。
站型：遠程設備站。
三菱plc硬件實施
硬件實施方面主要是進行控制柜等硬件的設計及現場施工。
設計控制柜和操作臺等部分的電器布置圖及安裝接線圖。
設計系統各部分之間的電氣互連圖。
根據施工圖紙進行現場接線，并進行詳細檢查。
由于程序設計與硬件實施可同時進行，
因此三菱PLC控制系統的設計周期可大大縮短。
三菱plc聯機調試。
聯機調試是將通過模擬調試的程序進一步進行在線統調。
聯機調試過程應循序漸進，
從三菱PLC只連接輸入設備、再連接輸出設備、再接上實際負載等逐步進行調試。
如不符合要求，則對硬件和程序作調整。
通常只需修改部份程序即可。最多可控的I/O點數：用8點I/O組合模塊，達128點。
混用任意I/O模塊，達64點。
靈活的系統配置；每個遠程I/O組件所控制的I/O點保持足夠的少，
這樣在安裝控制設備的地方只需要的I/O點不至于浪費。
同時，不需要終端電阻和T型分支便可獲得最大的本置靈活性。
結構化文本語言是用結構化的描述文本來描述程序的一種編程語言。
它是類似于高級語言的一種編程語言。在大中
型的PLC系統中，常采用結構化文本來描述控制系統中各個變量的關系。
主要用于其他編程語言較難實現的用戶程序編制。
功能模塊圖語言是與數字邏輯電路類似的一種PLC編程語言。
采用功能模塊圖的形式來表示模塊所具有的功能，
不同的功能模塊有不同的功能。
功功能模塊圖編程語言的特點：功能模塊圖程序設計語言的特點是，以功能模塊為單位，
分析理解控制方案簡單容容易：功能模塊是用圖形的形式表達功能，
直觀性強，對于具有數字邏輯電路基礎的設計人員很容易掌握的編程；
對規模大、控制邏輯關系復雜的控制系統，
由于功能模塊圖能夠清楚表達功能關系，使編程調試時間大大減少。
