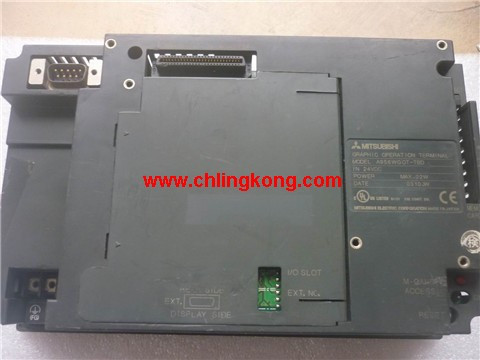

A970GOT-TBD手冊三菱A970GOT-TBD用戶手冊

系列名稱：A950GOT。
尺寸大?。?英寸。
分辨率：320×240點。
顯示設備：高亮度TFT彩色顯示屏。
顯示顏色：256色。
電源：DC24V。
內置RS-422通訊接口
內存卡：1M。
有些機械行業，比如說機床、紡織機械、電子設備等行業，
在國內已經發展有幾十年的歷史了，相對來說屬于比較成熟的行業，從長遠看，
這些行業還存在著設備升級換代的需求A970GOT-TBD
在這個升級換代的過程中，確實會(huì )有一些小的、一直使用比較低端產品的廠家被淘汰掉，
但也有很多企業在設備更新過程中，
將需求重新定位，去尋找那些能夠符合他們發展計劃，
幫助他們提高自身生產力的設備供應商。A1SS91采用在用戶程序前面插入一固定的順控程序對特定的Y輸出進行監測。
監測僅在CPU處于運行或停止的狀態下進行，在暫停狀態下監測失效。
用此模塊時，可以從I/O總線出錯觸點輸出或從運行觸點輸出或通用觸點輸出，
還可執行DC5V檢查。
PLC編程的推廣應用在我國得到了迅猛的發展，
它已經大量地應用在各種機械設備和生產過程的電氣控制裝置中，
各行各業也涌現出了大批應用PLC改造設備的成果。
了解PLC的工作原理，具備設計、調試和維護PLC控制系統的能力，
已經成為現代工業對電氣技術人員和工科學生的基本要求。
指令表編程語言是與匯編語言類似的一種助記符編程語言，
和匯編語言一樣由操作碼和操作數組成。
在無計算機的情況下，適合采用PLC手持編程器對用戶程序進行編制。
同時，指令表編程語言與梯形圖編程語言圖一一對應，
在PLC編程軟件下可以相互轉換。圖3就是與圖2PLC梯形圖對應的指令表。
指令表表編程語言的特點是：采用助記符來表示操作功能，
具有容易記憶，便于掌握；
在手持編程器的鍵盤上采用助記符表示，便于操作，可在無計算機的場合進行編程設計;
與梯形圖有一一對應關系。其特點與梯形圖語言基本一致。輸入形式：DC輸入，正極公共端/負極公共端。
輸入點數：32點。
輸入響應時間：0.2ms以下。
額定輸入電壓/電流：DC24V/5mA。
外部連接：1線式。
快速連接器型。
通過快速連接器簡單配線。
可沿6方向安裝。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創(chuàng )造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。輸入點數：32點。
輸入電壓：AC100～120V。
電流：6mA。
應答時間：30ms。
16點/個公共端。
50點端子臺。
系統程序存儲器用以存放系統程序，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮最佳的性能價格比，合理選擇PLC。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
