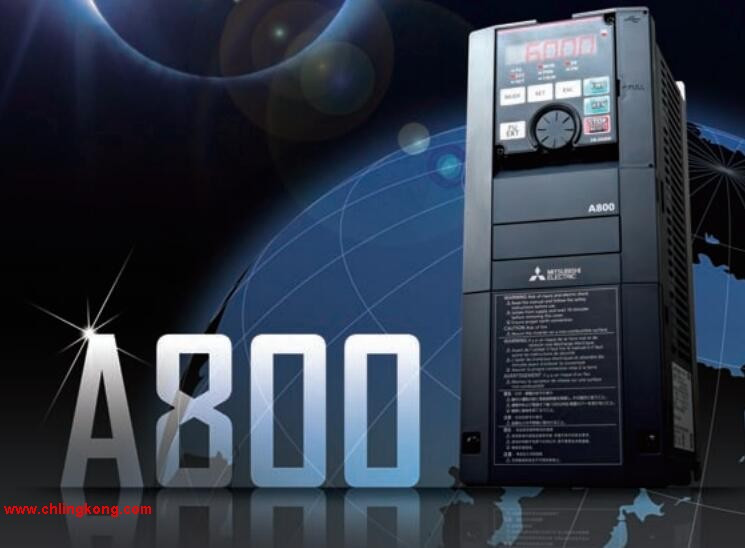

三菱FR-A820-45K-1手冊FR-A820-45K-1指導手冊

功率：7.5kw。
用途：高頻制動電阻器。
可提升變頻器內置再生制動器的使用率
當使用FR-ABR型制動電阻器時，拆除端子PR-PX之間的短路片。不拆除短路片將導致制動電阻器出現過熱。
再生制動使用率設定應小于上表中的容許制動使用率。
制動電阻器的溫度隨著工作頻率達到300°C或更高時，必須采取防護措施并進行散熱FR-A820-45K-1
可使用MYS型電阻器。但請注意容許制動使用率。
切勿拆除端子P/+和P1之間的短路片，除了連接直流電抗器時。
安裝熱繼電器，以避免制動電阻器出現過熱和燒壞。將連接器轉換為快速連接器。
可根據連接設備的位置分散配置模塊。輸入輸出點數：40點。
電源：AC100-240V。
輸入點數：24點。
輸出點數：16點。
輸出形式：繼電器輸出。
消耗電量：37W。
重量：0.7KG。
外形尺寸：130x90x86mm。
可使用帶程序傳送功能的EEPROM存儲器盒。
第3代標準機型。
使用簡便的一體化機型及靈活的擴展性。
凝縮了FX3系列一慣的使用方便性。
其高性?xún)r(jià)經最適合小規模的控制。
高速運算處理。
基本指令 ：0.21μs/指令。
應用指令 ：0.5μs/指令。
大容量?jì)却妗?br/> 內置程序內存32000步。
輔助繼電器：7680點。
計時器：320點。
計數器：235點。
數據寄存器：8000點。
擴展寄存器：24000點。
擴展文件寄存器：24000點。
一款可進行自由組合的PLC。
FX3G基本單元：14/24/40/60點。
FX3GA是一款緊湊型PLC，簡易的設計且具備了FX3系列的基本功能。
通過強化后的內置功能及靈活的擴展性，擴大了在各個領域中的應用。
第3代標準機型。
高靈活性。
適合于小規?？刂频母咝?xún)r(jià)比。

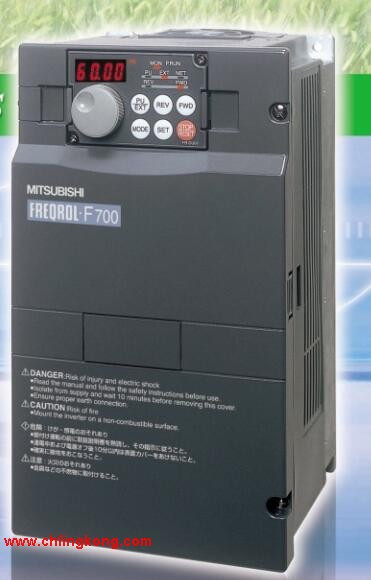

控制點數為128點，使用CC-Link 遠程I/O時最大可控制256點。三菱變頻器FR-F740系列。
電壓等級：三相400V。
變頻器容量：560KW。
變頻器的主電路大體上可分為兩類：電壓型是將電壓源的直流變換為交流的變頻器，
直流回路的濾波是電容；電流型是將電流源的直流變換為交流的變頻器，
其直流回路濾波是電感。
為什么變頻器的電壓與頻率成比例的改變？
任何電動機的電磁轉矩都是電流和磁通相互作用的結果，電流是不允許超過額定值的，否則將引起電動機的發熱。
因此，如果磁通減小，電磁轉矩也必減小，導致帶載能力降低。最大的輸入/輸出點數：32點。
電源電壓：100–240VAC。
輸入點數：16點。
輸出點數：16點。
輸出類型：繼電器。
耗電量：25W。
重量：0.65。
尺寸(WxHxD)mm：150x90x87。
由于FX2n系列具備如下特點：最大范圍的包容了標準特點、程式執行更快、全面補充了通信功能、適合世界各國不同的電源以及滿足單個需要的大量特殊功能模塊，
它可以為你的工廠自動化應用提供最大的靈活性和控制能力。
控制16~256點。。
內置8K容量的RAM存儲器，最大可以擴展到16K。
CPU運算處理速度0.08μS/基本指令。

在FX2N系列右側可連接輸入輸出擴展模塊和特殊功能模塊。
基本單元內置2軸獨立最高20kHz定位功能(晶體管輸出型） 。
快速斷開端子塊，其采用優良的可維護性快速斷開端子塊，即使接著電纜也可以更換單元。
