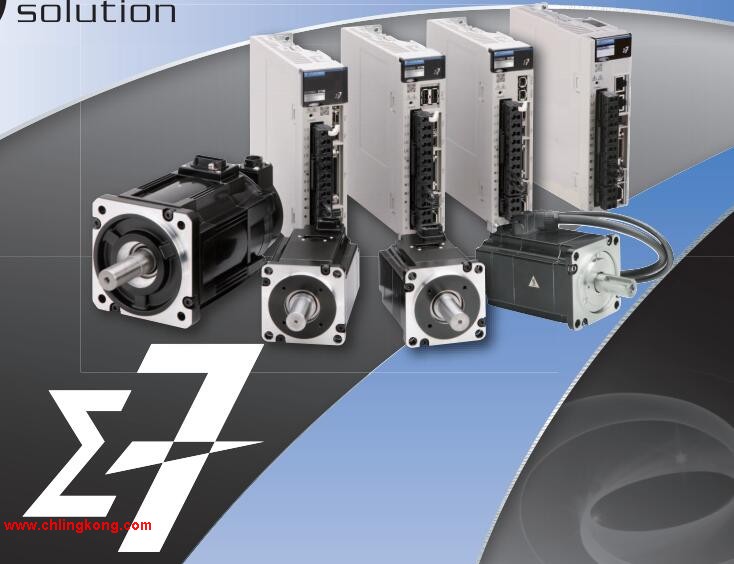

安川單軸伺服驅動器原裝SGD7S-330A00A002 伺服驅動電路

安全模塊。
最大適用電機容量：11kw。
電源電壓：三相AC200V。
接口：MECHATROLINK-Ⅱ通信指令型（旋轉型伺服電機用）。
設計順序：A。
硬件規格：擱架安裝型+涂漆處理單軸伺服驅動器。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊SGD7S-330A00A002
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統最佳安全設計單軸伺服驅動器。
適用于A(yíng)C 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內首家）單軸伺服驅動器。
可輕松實現機械系統的最佳安全設計。
Safe Torque Off（ STO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2）
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別設定（分配）安全功能。
此外，還可通過參數變更監視時間等項目。
采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。Σ-V系列伺服電機SGMGV型原裝SGD7S-330A00A002。
額定輸出：300W(0.3kw)。
電源電壓：AC200V。
串行編碼器：20位絕對值型（標準）。
設計順序：標準（螺栓為銀色）。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶保持制動器（DC90V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）原裝SGD7S-330A00A002。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式原裝SGD7S-330A00A002。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè )较颍–CW）旋轉。伺服電機SGMGH型。
額定轉速：1000r/min。
功率：4.0kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：高精度機床用。
軸端：錐度1/10，帶平行鍵。
選購件：帶油封。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入參數。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。伺服電機SGMPH型（轉速：3000r/min）。
功率：1.5kw。
電源電壓：三相AC200V。
串行編碼器：16位絕對值。
設計順序：A。
軸端：直軸帶鍵帶螺孔。
選購件：帶DDC24V制動伺服驅動電路。
偏平系列：需在狹小空間安裝伺服電機時。
靈靈活適應用戶系統統安川。
為了您能構筑最佳的系統，以充實的產品系列支持您。
產品有單相100V、單相2000V、三相200V，
并有適用于絕對值碼盤，帶制動、帶減速機的各種電機。
進而，因因其符合國際標準，在世界范圍均可放心使用伺服驅動電路。
平滑運轉，有極季速度觀測控制，
使電機的速度波動大幅度減低，低速下亦可平滑運轉。
SGD7S-330A00A002操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGD7S-330A00A002&select=5
