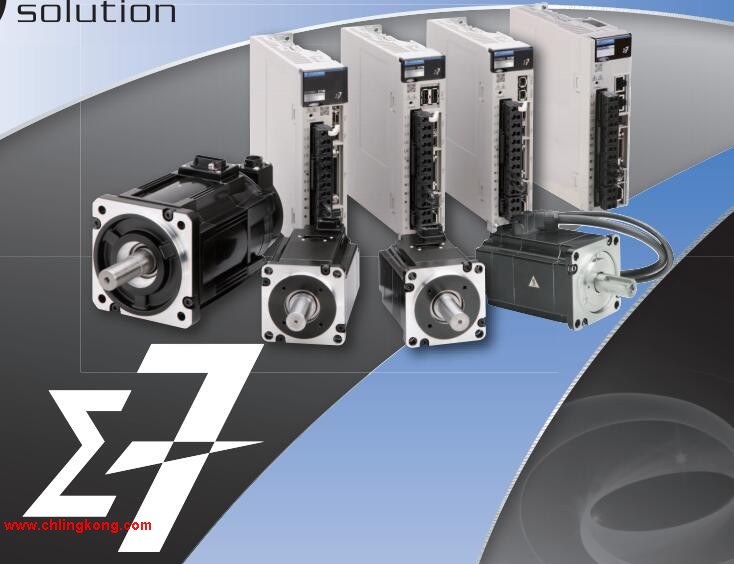

安川帶減速機伺服電機SGM7P-01A7AHC21 伺服電機原理圖 SGM7P-01A7AHC21

Σ-V系列伺服電機SGMGV型。
額定輸出：1.3kw。
電源電壓：AC200V。
串行編碼器：20位絕對值型（標準）。
設計順序：標準。
軸端：直軸、帶鍵槽、帶螺孔（選配）伺服電機原理圖。
選配：不帶選配。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）SGM7P-01A7AHC21
標準采用IP67。
用途示例：
機床伺服電機原理圖。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）伺服電機原理圖。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè )较颍–CW）旋轉。大容量SGMVV型伺服電機。
額定輸出：22KW。
電壓：三相AC200V。
串行編碼器：20位增量型SGM7P-01A7AHC21。
額定轉速：800r/min。
主要機械構造：法蘭安裝型、直軸端（不帶鍵槽與螺孔）。
選購件：不帶選購件。
使用小型、低慣量伺服電機，也能充分發揮機械的強力性能。
新機型SGMVV型備有額定輸出22~55KW、額客轉速800r/min和1500r/min的產品。
安裝電機后相立即開始運行。
即使不進行伺服調整，但只要轉動慣量處在允許范圍內，
即使負載發生變化，也可以穩定地進行驅動，而不會(huì )發生振動SGM7P-01A7AHC21。直驅伺服電機SGMCS小容量型。
額定轉矩：16N·m。
伺服電機外徑尺寸：175mm。
串行編碼器：20位增量型（選配）SGM7P-01A7AHC21。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側（導線側向引出）。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè )较颍–CW）旋轉。高性能型、用途最佳型伺服單元（用途最佳型）。
最大適用電機容量：0.4kw。
電源電壓：三相AC200V。
接口：MECHATROLINK-III通信指令型（旋轉型伺服電機用）。
設計順序：B。
硬件規格：基座安裝型（標準）。
功能：定點通過輸出功能。
用途最佳型Σ-V-FT系列
根據不同的用途備有5個配備了便利功能的伺服單元機型。
FT001（振動抑制功能升級規格）：通過強化的振動抑制功能，縮短定位時間。
FT003（壓力反饋功能能）：通過高精度的的壓力控制，促進裝置高性能化安川帶減速機伺服電機。
FT005（支持旋轉工作臺用途）：具有旋轉坐標功能和和和定點通過輸出功能，能夠平滑且高精度控制旋轉工作臺伺服電機原理圖。
FT006（定點通過輸出功能）：無需經由上位裝置便可設定定點通過輸出（觸發）。
FT008（支持絕對值系統用途）：可通過任意上位控制器構建絕對值系統。
SGM7P-01A7AHC21操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGM7P-01A7AHC21&select=5
