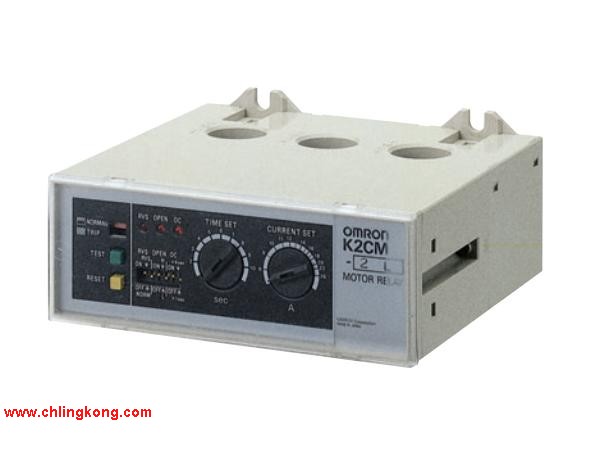

歐姆龍K2CM-Q1LA 電機繼電器K2CM-Q1LA

外觀：ADR外殼。
電路結構和斷路方式：?jiǎn)为毥狱c(diǎn)1C、電壓、無電壓、直流斷路。
額定電流：AC5A。
額定頻率：50/60Hz（切換式）。
電流調整范圍：限時要素：3-3.5-4-4.5-5-6A，6分流；
瞬時要素：20-30-40-50-60A-除外，6分流電機繼電器。
動作時間：限時要素：0.25-0.5-1-2-3-4-5-6-7-8-9-10-15-30-60-120，
最小動作值、動作時調整刻度，300%過電流，10s正負17%以?xún)龋?br> 700%過電流、16.7s正負12%以?xún)?；瞬時要素：200%過電流、50ms一下K2CM-Q1LA
控制電源：不要電機繼電器。
額定值消耗VA：6VA。
接點容量：閉路、DC 110V 5A L/R=0ms1000次、DC220V 10A L/R=0ms1000次；
閉路、30W（DC 110V 1A）L/R=25ms1000次、80VA（AC 220V 1A）cosΦ=0.1 1000次電機繼電器。
報警接點：AC250V、5A、cosΦ=1；DC30V、5A、cosΦ=1。
自動實驗：有。
顯示：計量顯示、分辨率。顯示分辨率9.9A以下為0.1A，超過為1AK2CM-Q1LA。
（顯示范圍：2.0A-20A，輸出顯示、跳閘（R相和T相）手動復位式、
瞬間手動復位式。
勵磁浪涌電流抑制（模糊推論）：相對基本波成分第2諧波成分的含有率高于5%，
以上的區域中，可抑制勵磁浪涌電流引起的多余動作。
質量：約1.2kg。
外裝：芒塞爾N1.5。
數字型過電流K2CA-H型，
利用模糊推論的先進技術使保護協調變得簡單的數字型DCRK2CM-Q1LA。
和自動試驗機配合，使繼電器實驗變得容易。
利用模糊推論，降低了勵磁浪涌電流的多余動作。
通過隨時監視功能提高可靠性。
用1臺可進行三相保護K2CM-Q1LA。
對節省空間、節省配線作出貢獻。
外型尺寸基于DIN標準，進深僅有88.5mm的小型化。輸入類型：PNP輸入類型。
事件輸入端子臺5點（S-TMR、HOLD、RESET）配備。
外部電源DC12V 80mA。
注：K3HB-RNB-A、K3HB-RPB-A未配備事件輸入。
繼電器接點：PASS1c；HH、H、L、LL：各1a。
96（W）×48（H）×進深95mm。
電源電壓：AC100～240V。
50kHz可高速測量的數字旋轉脈沖表。
動作判定顯示色，可切換綠色/紅色2種顯示顏色。
測量50kHz的高速脈沖。
可對旋轉編碼器及各種ON/OFF脈沖信號，進行最高達50kHz的高速脈沖測量。種類：插入式端子。
電源電壓：AC100～240V。
加熱器控制方式：ON/OFF控制、SSR控制。
輸入規格：電流輸入2點（單相/三相通用）。
輸出規格：晶體管輸出2點。
通信輸出：RS-485。
電流輸入范圍：0.200～ 2.200A。
數字式加熱器斷線報警器功能升級。
追求使用便捷性并擴大了應用范圍。
采用插入式端子，有助于減少工時。
配備比例縮放功能。
也可對應PNP （等價）輸出 。
產品系列中包含與ON/OFF控制、位相控制、循環控制的加熱器控制方式對，
應的加熱熱器斷線報警器器歐姆龍K2CM-Q1LA。
通過數字測量進行高精度加熱器斷線報警。
除加熱器斷線報警功能外，還有助于預防保護。。電機繼電器。
只需門功能OFF即可在電機、燈泡負載中作為欠電流 （過電流），
繼電器進行使用?？煞謩e設定CT1、 CT2的欠電流檢測值。
符合CE標記、已取得cUL標準認證（ K8AC-H2___系列正在申請）。
K2CM-Q1LA操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=K2CM-Q1LA&select=5
