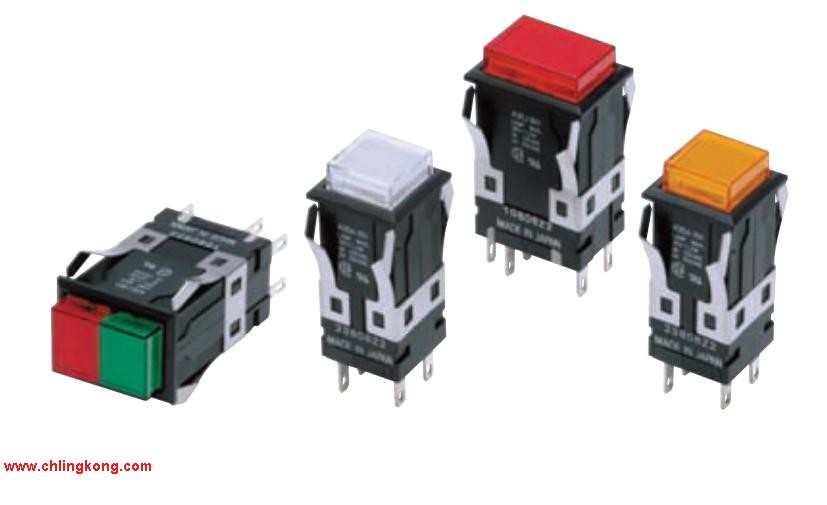

歐姆龍A3SJ-90C1-12EG 正方形帶燈按鈕開關A3SJ-90C1-12EG

種類：焊接端子型，IP40。
形狀：方形。
動作功能：瞬時動作（自動復位型）。
輸出：SPDT。
帶燈：白熾燈。
使用電壓：AC/DC24V。
操作部顏色：綠色正方形帶燈按鈕開關。
可拆卸圓型φ16系列。
行業最小級別28.5mm的微型設計。
可拆卸開關單元。
標準負載以及微小負載均可使用的共用接點。
易于布線的端子排列A3SJ-90C1-12EG
已經過EN 60947-5-1認證正方形帶燈按鈕開關。種類：帶燈旋鈕型選擇開關。
形狀：旋鈕型選擇開關LED減壓帶燈（帶減壓?jiǎn)卧?br> 位數：2位。
復位方式：自動。
輸出：SPST-NC + SPST-NC。
顏色：綠色。
使用電壓：AC100V。
安裝在φ22和φ25面板切口中。
可用擺桿方便地拆卸單元。
標準配備了防指觸功能開關。
φ25用的環還能對應φ25的面板開口正方形帶燈按鈕開關。
用開型（叉型）或閉型（圓型）壓接端子安裝。
IP65耐油（非帶燈型）。
IP65（帶燈型）。種類：帶燈型（方形）。
形狀：方形/全保護罩型LED減壓帶燈（帶減壓?jiǎn)卧?br> 輸出數：SPST-NC。
帶燈：LED。
使用電壓：AC100V。
操作：瞬時動作（自我保持型）A3SJ-90C1-12EG。
顏色：藍色。
可安裝在φ22或φ25的面板開孔中（使用適配環時）。
可用擺桿方便的拆卸單元。
開關部位3列安裝,提高了布線效率。
標準配備了防指觸功能。
φ25用的適配環還能對應φ25的面板開口。
壓接端子可以用開型（叉型）、閉型（圓型） 中的任意一個來安裝。
IP65耐油（非帶燈型）IP65（帶燈型）A3SJ-90C1-12EG。種類：焊接端子型，耐油IP66。
形狀：長方形。
動作功能：交替動作（自我保持型）。
輸出：DPDT。
帶燈：無減壓?jiǎn)卧狶ED。
使用電壓：DC5V。
操作部顏色：藍色。
可拆卸圓型φ16系列A3SJ-90C1-12EG。
行業最小級別28.5mm的微型設計。
可拆卸開關單元。
標準負載以及微小負載均可使用的共用接點。
易于布線的端子排列。
已經過EN 60947-5-1認證。操作部的形狀：長方形。

輸出：SPDT。
帶燈：白熾燈。
照光部分割：無分割。
接點類型：標準負載（AC250V 2A；DC125V，0.4A）。
操作：瞬時動作（自動復位型）。
操作部顏色符號：綠色。
電源電壓：AC/DC28V。
帶方形40mm本體的按鈕開關系列。
將微型設計與獨特的軟操作感結合。
容易從前面進行面板安裝并且無需工具即可進行燈更換。φ22mm鑰匙型旋鈕開關追求通用設計重視顏色區分、作業性、安全性的設計。
作業性
1段中可安裝3個開關部，還可增設為多段。
適用于圓形壓接端子的端子螺釘不掉落構造。
即使開關部重疊，也能加固端子。
開關部沒有方向要求，組裝更方便。
安全性。
采用可牢固且簡單地操作的鎖柄機構。
配備防防指觸功能，提高安全性性歐姆龍A3SJ-90C1-12EG。
通過開關部的顏色區分（NO：藍色/NC：橙色），可有效地防止配線錯誤。


產品種類正方形帶燈按鈕開關。
符合通用產品的安全標準/電壓規格。
可在φ22.3、φ25.5兩種面板切割尺寸上安裝。
按鈕、邊框的顏色/形狀/材質豐富多樣，可任意選擇。
保護結構符合IP66、NEMA 13標準。

A3SJ-90C1-12EG操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A3SJ-90C1-12EG&select=5
