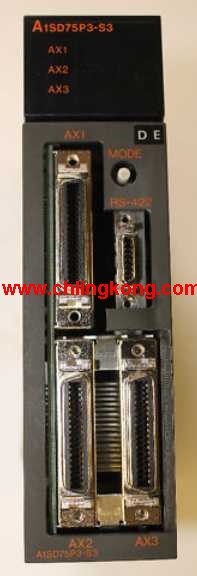

三菱定位控制模塊原裝A1SD75P3-S3 三菱plc與三菱變頻器通訊

輸出類型：繼電器。
輸出點數：12點。
負載電壓：AC240/DC24。
負載電流：2A。
連接方式：端子排。
共用公共端點數：4點。
順序功能流程圖語言是為了滿足順序邏輯控制而設計的編程語言定位控制模塊。
編程時將順序流程動作的過程分成步和轉換條件，
根據轉移條件對控制系統的功能流程順序進行分配，
一步一步的按照順序動作A1SD75P3-S3
每一步代表一個控制功能任務，用方框表示定位控制模塊。
在方框內含有用于完成相應控制功能任務的梯形圖邏輯。
這種編程語言使程序結構清晰，易于閱讀及維護，
大大減輕編程的工作量，縮短編程和調試時間。
用于系統的規模校大，程序關系較復雜的場合。
順序功能流程圖編程語言的特點：以功能為主線，按照功能流程的順序分配，條理清楚，便于對用戶程序理解，
避免梯形圖或其他語言不能順序動作的缺陷，
同時也避免了用梯形圖語言對順序動作編程時，
由于機械互鎖造成用戶程序結構復雜、難以理解的缺陷，
用戶程序掃描時間也大大縮短定位控制模塊。多軸定位控制器。
附帶光數據通信線路功能。
程序容量：最大60K步。
輸入輸出點數：1920點。
當開關斷開，二極管不發光，三極管不導通。向內部電路輸入信號原裝A1SD75P3-S3。
也就是通過輸入接口電路把外部的開關信號轉化成PLC內部所能接受的數字信號。
光電三級管：在光信號的照射下導通，導通程度與光信號的強弱有關。
在光電耦合器的線性工作區內，輸出信號與輸入信號有線性關系。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字原裝A1SD75P3-S3。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
指令執行所需的時間和用戶程序的長短、指令的種類和CPU執行速度是有很大關系，
一般來說，一個掃描的過程中，故障診斷時間，
通信時間，輸入采樣和輸出刷新所占的時間較少，
執行的時間是占了絕大部分原裝A1SD75P3-S3。
光電耦合器由兩個發光二極度管和光電三極管組成。
發光二級管：在光電耦合器的輸入端加上變化的電信號，
發光二極管就產生與輸入信號變化規律相同的光信號。
輸入接口電路工作過程：當開關合上，二極管發光，
然后三極管在光的照射下導通，向內部電路輸入信號。輸出點數：8點。
輸出電壓及電流：DC24V/AC240V，2A/1點，8A/1個公共端。
響應時間：12ms。
8點/1個公共端。
26點端子臺。
占用站數：1站。
面板外的類型遠程I/O單元（光數據連接用）。
設備層/現場總線CC-Link設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡(luò )，
為整個網絡(luò )系統最低層的網絡(luò )。
采用CC-Link現場總線連接，布線數量大大減少，
提高了系統可維護性。
而且，不只是ON/OFF等開關量的數據，
還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備，
從完成各種數據的通信，到終端生產信息的管理均可實現，
加上對機器動作狀態的集中管理，
使維修保養的工作效率也大有提高。
在Q系列PLC中使用，CC-Link的功能更好，
而且使用更簡便。
三菱公司PLC網絡(luò )繼承了傳統使用的MELSEC網絡(luò )，
并使其在性能、功能、使用簡便等方面更勝一籌。
提供層次清晰的三層網絡(luò )，針對各種用途提供最合適的網絡(luò )產品。
信息層/Ethernet（以太網）信息層為網絡(luò )系統中最高層，
主要是在PLC、設備控制器以及生產管理用PC之間傳輸生產管理信息、質量管理信息及設備的運轉情況等數據，
信息層使用最普遍的EEthernet三菱plc與三菱變頻器通訊。
它不僅能夠連接windows系統的PC、、UNIX系統的工作站等，
而而且還能連接各種FA設備三菱。
Ethernet模塊具有了日益普及的因特網電電子郵件收發功能，
使用戶無論在世界的任何地方都可以方便地收發生產信息郵件，
構筑筑遠程監視管理系統三菱plc與三菱變頻器通訊。
同時，利用因特網的FTP服務器功能及MELSEC專用協議可以很容易的實現程序的上傳/下載和信息的傳輸。
A1SD75P3-S3操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A1SD75P3-S3&select=5
