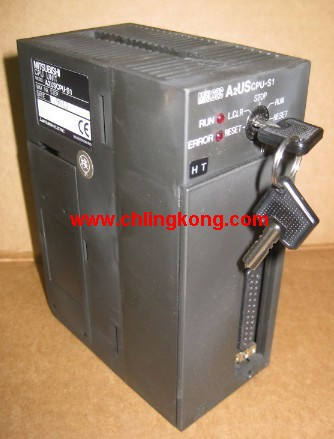

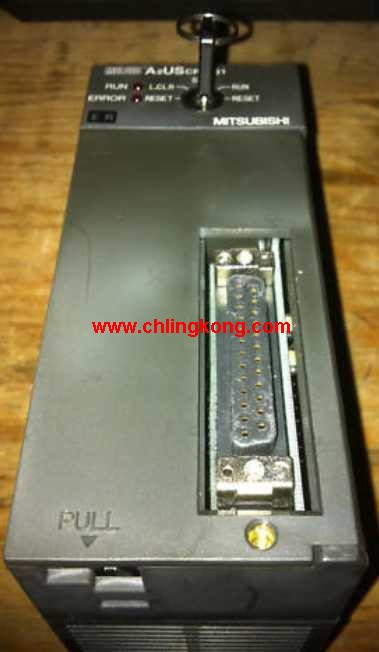

三菱 A2USCPU-S30 fx3u 硬件手冊 A2USCPU-S30

輸入點數：16點。
電壓：DC100/110/125V。
電流：2mA。
應答時間：20ms。
8點/個公共端。
正/負極共用。
20點端子臺。
每次掃描過程fx3u 硬件手冊。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入A2USCPU-S30
一個掃描周期分為輸入采樣，程序執行，輸出刷新fx3u 硬件手冊。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛fx3u 硬件手冊。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮最佳的性能價格比，合理選擇PLC。
系統程序存儲器用以存放系統程序，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序A2USCPU-S30。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。NSD制伺服專用品。
A73CPU(P21/R21)-S3專用。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓A2USCPU-S30。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
當從編程器輸入的程序存入到用戶程序存儲器中，
然后CPU根據系統所賦予的功能（系統程序存儲器的解釋編譯程序），
把用戶程序翻譯成PLC內部所認可的用戶編譯程序A2USCPU-S30。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。輸入輸出點數：512點。
輸入輸出數據設備點數：512點。
程序容量：8k。
基本命令處理速度(LD命令)：1.25μS。
RAM存儲器容量：32K。
PLC編程的推廣應用在我國得到了迅猛的發展，
它已經大量地應用在各種機械設備和生產過程的電氣控制裝置中，
各行各業也涌現出了大批應用PLC改造設備的成果。
了解PLC的工作原理，具備設計、調試和維護PLC控制系統的能力，
已經成為現代工業對電氣技術人員和工科學生的基本要求。
開關量也稱邏輯量，指僅有兩個取值，0或1、ON或OFF。
它是最常用的控制，對它進行控制是PLC的優勢，
也是PLC最基本的應用。
結構化文本語言是用結構化的描述文本來描述程序的一種編程語言。
它是類似于高級語言的一種編程語言。在大中型的PLC系統中，常采用結結構化文本來描述控制系系統中各個變量的關系三菱。
主要用于其他編程語言較難實現的用戶程序編制。
輸入狀態和和和輸入信息從輸入接口輸進，
CPU將之存入工作數據存儲器中或輸入映象寄存器fx3u 硬件手冊。
然后由CPU把數據和程序有機地結合在一起。
把結果存入輸出映象寄存器或工作數據存儲器中，
然后輸出到輸出接口、控制外部驅動器。
