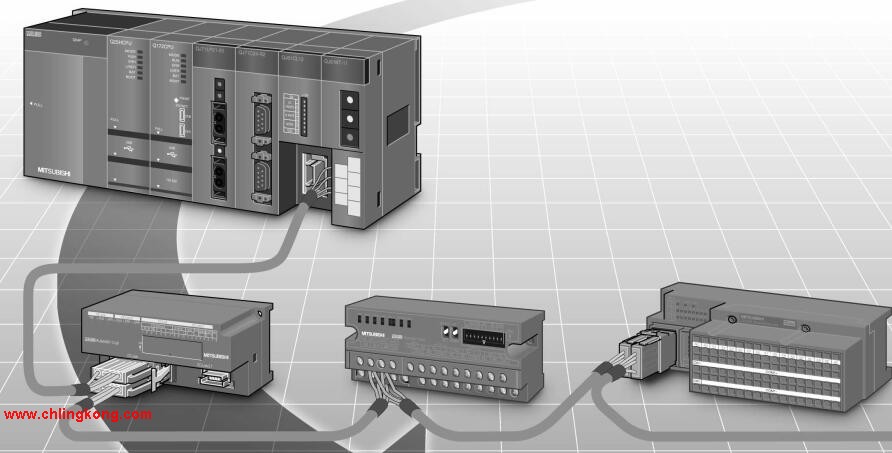

三菱晶體管輸出模塊 原裝AJ35PTF-24T qplc輸入輸出模塊

10BASE5/10BASE2
控制層/MELSECNET/10（H）是整個網絡(luò )系統的中間層，
在是PLC、CNC等控制設備之間方便且高速地進行處理數據互傳的控制網絡(luò )晶體管輸出模塊 。
作為MELSEC控制網絡(luò )的MELSECNET/10，
以它良好的實時性、簡單的網絡(luò )設定、無程序的網絡(luò )數據共享概念，
以及冗余回路等特點獲得了很高的市場評價，
被采用的設備臺數在日本達到最高，
在世界上也是屈指可數的AJ35PTF-24T
而MELSECNET/H不僅繼承了MELSECNET/10優秀的特點，
還使網絡(luò )的實時性更好，數據容量更大，
進一步適應市場的需要晶體管輸出模塊 。輸出類型：晶體管源型。
輸出點數：32點晶體管輸出模塊 。
負載電壓：DC12/24。
負載電流：0.1A。
連接方式：D型接插件。
共用公共端點數：32點。
開關量也稱邏輯量，指僅有兩個取值，0或1、ON或OFF。
它是最常用的控制，對它進行控制是PLC的優勢，
也是PLC最基本的應用。
開關量控制的目的是，
根據開關量的當前輸入組合與歷史的輸入順序，
使PLC產生相應的開關量輸出，
以使系統能按一定的順序工作。
所以，有時也稱其為順序控制原裝AJ35PTF-24T。
而順序控制又分為手動、半自動或自動。
而采用的控制原則有分散、集中與混合控制三種。通道數：4通道
傳感方式及溫度范圍：PT100
A1S64TC系列組件是一類與ANS系列CPU聯用的溫度控制器。
組件具有溫度測量輸入和內置PID算法的控制輸出，
可以用在各種溫度控制的場合。
每個組件最多控制4個回路原裝AJ35PTF-24T。
熱電偶輸入或PT100 3線溫度儀傳感器輸入。
控制輸出為晶體管輸出的開關信號。
BW為具有斷線檢測功能信號。DC輸入點數：8點。
輸入電壓及電流：DC24V，7mA。
輸入響應時間：10ms。
8點/1個公共端。
正極共用。
輸出點數：8點。
輸出電壓及電流：DC24V。
輸出響應時間：2ms原裝AJ35PTF-24T。
8點/1個公共端。
輸出形式：晶體管輸出，漏型。
40點端子臺。
三菱PLC保護和連鎖程序。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮。
它可以避免由于非法操作而引起的控制邏輯混亂。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始化的操作，
為啟動作必要的準備，避免系統發生誤動作。
初始化程序的主要內容有：對某些數據區、計數器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示等等。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創(chuàng )造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。輸入電壓范圍：AC100～120V/AC200～240V。
輸出電壓：DC5/12V。
輸出電流：2.3A/1.5A。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面面介紹集中控制系統I/O點數的估算qplc輸入輸出模塊。
PLC的繼電器輸出接口口電路
工作過程：當內部部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供供負載導通的電流和電壓三菱。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓qplc輸入輸出模塊。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
AJ35PTF-24T操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AJ35PTF-24T&select=5
