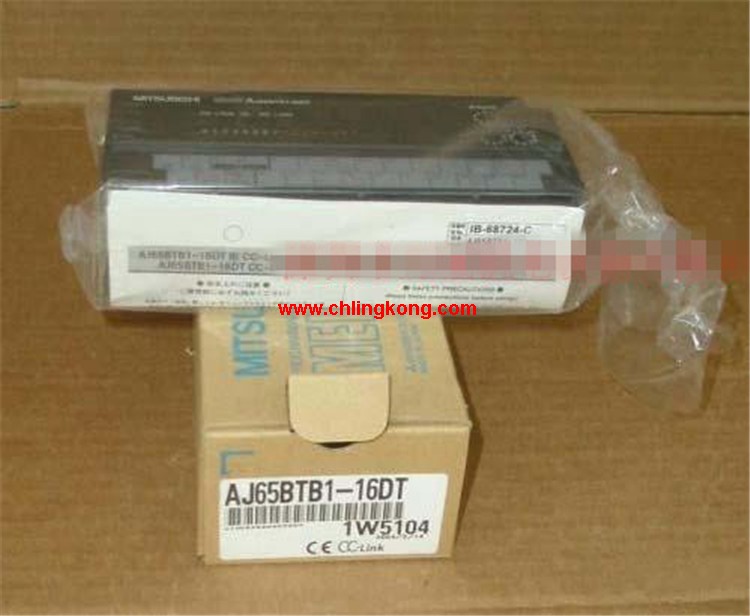

AJ65BTB1-16DT FX1S 10MR D 三菱AJ65BTB1-16DT

GI光纖電纜。
雙重環路，用于Q模式。
遠程I/O網絡(luò )（遠程控制站）。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇FX1S 10MR D。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或對應關系表，
該部分也可在第2步中進行AJ65BTB1-16DT
設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等FX1S 10MR D。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
外部連接：4線式FX1S 10MR D。
快速連接器型。
通過快速連接器簡單配線。
可沿6方向安裝。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創(chuàng )造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。輸出點數：8點。
輸出電壓及電流：DC12/24V，0.5A/1點，3.2A/1個公共端三菱AJ65BTB1-16DT。
響應時間：2ms。
8點/1個公共端。
輸出形式：晶體管輸出，漏型。
26點端子臺。
占用站數：1站。
面板外的類型遠程I/O單元（雙絞線數據連接用）。
設備層/現場總線CC-Link設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡(luò )，
為整個網絡(luò )系統最低層的網絡(luò )三菱AJ65BTB1-16DT。
采用CC-Link現場總線連接，布線數量大大減少，
提高了系統可維護性。
而且，不只是ON/OFF等開關量的數據，
還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備，
從完成各種數據的通信，到終端生產信息的管理均可實現，
加上對機器動作狀態的集中管理，
使維修保養的工作效率也大有提高三菱AJ65BTB1-16DT。
在Q系列PLC中使用，CC-Link的功能更好，
而且使用更簡便。
三菱公司PLC網絡(luò )繼承了傳統使用的MELSEC網絡(luò )，
并使其在性能、功能、使用簡便等方面更勝一籌。
提供層次清晰的三層網絡(luò )，針對各種用途提供最合適的網絡(luò )產品。
信息層/Ethernet（以太網）信息層為網絡(luò )系統中最高層，
主要是在PLC、設備控制器以及生產管理用PC之間傳輸生產管理信息、質量管理信息及設備的運轉情況等數據，
信息層使用最普遍的Ethernet。
它不僅能夠連接windows系統的PC、UNIX系統的工作站等，
而且還能連接各種FA設備。
Ethernet模塊具有了日益普及的因特網電子郵件收發功能，
使用戶無論在世界的任何地方都可以方便地收發生產信息郵件，
構筑遠程監視管理系統。
同時，利用因特網的FTP服務器功能及MELSEC專用協議可以很容易的實現程序的上傳/下載和信息的傳輸。輸入電壓范圍：AC100-120V/200-240V。
輸出電壓：DC-15/15V。
輸出電流：0.7A/1.2A A616DAV、用于A(yíng)616DAI。
I/O 插槽安裝。
是模擬輸出單位(A616DAV、A616DAI)專用的電源。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統統滿足控制要求，
又可使系系統總投資最低AJ65BTB1-16DT。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、、、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點FX1S 10MR D。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。
AJ65BTB1-16DT操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AJ65BTB1-16DT&select=5
