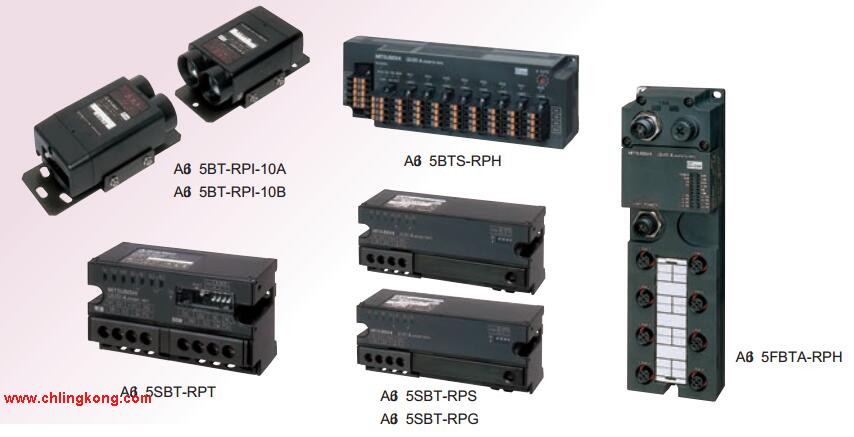

AJ65BTS-RPH彈簧夾端子臺型中繼器模塊三菱q64ad AJ65BTS-RPH

電纜長度：0.7米
擴展電纜于連接CPU主基板和擴展基板，
按型號可提供不同的電纜長度，
如果需要連接AnN型擴展基板則需要，
選用A1SC05NB（A1SC07NB）電纜彈簧夾端子臺型中繼器模塊。Ethernet網絡(luò )模塊10BASE-T/10BASE5。
控制層/MELSECNET/10（H）是整個網絡(luò )系統的中間層，
在是PLC、CNC等控制設備之間方便且高速地進行處理數據互傳的控制網絡(luò )AJ65BTS-RPH
作為MELSEC控制網絡(luò )的MELSECNET/10，
以它良好的實時性、簡單的網絡(luò )設定、無程序的網絡(luò )數據共享概念，
以及冗余回路等特點獲得了很高的市場評價，
被采用的設備臺數在日本達到最高，
在世界上也是屈指可數的彈簧夾端子臺型中繼器模塊彈簧夾端子臺型中繼器模塊。
而MELSECNET/H不僅繼承了MELSECNET/10優秀的特點，
還使網絡(luò )的實時性更好，數據容量更大，
進一步適應市場的需要。DC輸入點數：32點。
輸入電壓及電流：DC12/24V，3/7mA。
響應時間：10ms。
16點/1個公共端。
正極共用。
輸出點數：24點。
輸出電壓及電流：DC24V/AC240V，2A/1點，5A/1個公共端q64ad。
響應時間：12ms。
8點/1個公共端。
輸出形式：繼電器輸出。
36點端子臺×2。
占用站數：8站。
緊湊型遠程I/O單元。
根據系統的控制要求，采用合適的設計方法來設計三菱PLC程序。
程序要以滿足系統控制要求為主線，
逐一編寫實現各控制功能或各子任務的程序，
逐步完善系統指定的功能q64ad。
三菱PLC檢測、故障診斷和顯示等程序。
這些程序相對獨立，一般在程序設計基本完成時再添加。
硬件模擬法是使用一些硬件設備模擬產生現場的信號，
并將這些信號以硬接線的方式連到PLC系統的輸入端，其時效性較強。
軟件模擬法是在三菱PLC中另外編寫一套模擬程序，
模擬提供現場信號，其簡單易行，但時效性不易保證q64ad。
模擬調試過程中，可采用分段調試的方法，并利用編程器的監控功能。輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC12V/DC24V/0.5A。
外部連接：1線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會(huì )接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。DC輸入點數：8點。
輸入電壓及電流：DC12/24V 4/10mA。
響應時間：10ms。
8點/1個公共端。
正極共用。
26點端子臺。
占用站數：1站。
面板外的類型遠程I/O單元（光數據連接用）。
設備層/現場總線CC-Link設備層是把PLC等控制設備和傳感器以及驅動設備連接起來的現場網絡(luò )，
為整個網絡(luò )系統最低層的網絡(luò )。
采用CC-Link現場總線連接，布線數量大大減少，
提高了系統可維護性。
而且，不只是ON/OFF等開關量的數據，
還可連接ID系統、條形碼閱讀器、變頻器、人機界面等智能化設備，
從完成各種數據的通信，到終端生產信息的管理均可實現，
加上對機器動作狀態的集中管理，
使維修保養的工作效率也大有提高。
在Q系列PLC中使用，CC-Link的功能更好，
而且使用更簡便。
三菱公司PLC網絡(luò )繼承了傳統使用的MELSEC網絡(luò )，
并使其在性能、功能、使用簡便等方面更勝一籌。
提供層次清晰的三層網絡(luò )，針對各種用途提供最合適的網絡(luò )產品。
信息層/Ethernet（以太網）信息層為網絡(luò )系統中最高層，
主要是在PLC、設備控制器以及生產管理用PC之間傳輸生產管理信息、質量管理信息及設備的運轉情況等數據，
信息層使用最普遍的EEthernetAJ65BTS-RPH。
它不僅能夠連接windows系統的PC、、UNIX系統的工作站等，，
而且還能連接各種FA設備AJ65BTS-RPH。
Ethernet模塊具有了日益普及的因特網電電子郵件收發功能，
使用戶無論在世界的任何地方都可以方便地收發生產信息郵件，
構筑筑遠程監視管理系統AJ65BTS-RPH。
同時，利用因特網的FTP服務器功能及MELSEC專用協議可以很容易的實現程序的上傳/下載和信息的傳輸。
AJ65BTS-RPH操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AJ65BTS-RPH&select=5
