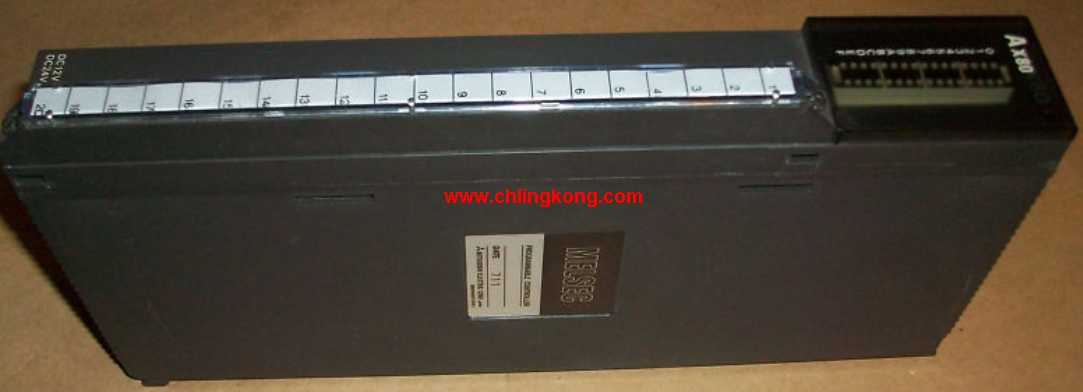

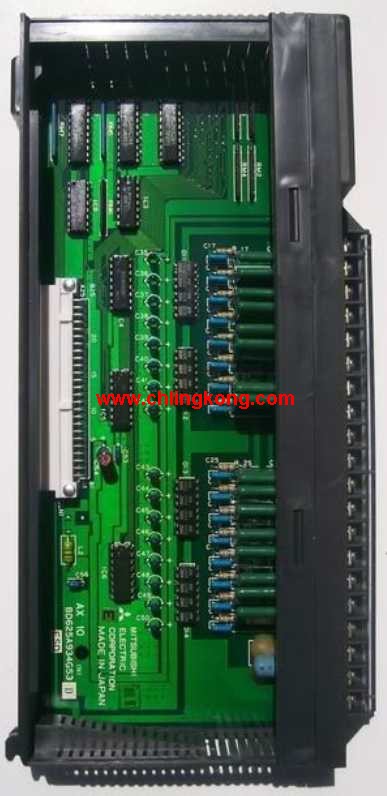

AX10輸入模塊三菱三菱 r4 AX10

輸入輸出點數：480點。
程序容量：7k步。
基本命令處理速度：4.4～5.6us。
電源：輸入DC24V/輸出DC5V 2A。
模塊式：是把PLC各基本組成做成獨立的模塊輸入模塊。
中型、大型PLC采用這種方式。便于維修。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字AX10PLC以字為單位存儲指令和數據輸入模塊。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓輸入模塊。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。輸出點數：32點。
電壓：DC5/12V。
輸出類型：Sink類型。
應答時間：1ms。
16點/個公共端。
38點端子臺。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程三菱 r4。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間三菱 r4。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
PLC的選型 隨著PLC技術的發展，PLC產品的種類越來越多，
功能日趨完善，其應用也越來越廣泛。
不同系列不同型號的PLC其性能各有不同，適用場合也各有側重，
價格上也有較大差異。因此PLC選型時，
在滿足控制要求的前提下，
應考慮最佳的性能價格比，合理選擇PLC三菱 r4。
系統程序存儲器用以存放系統程序，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。輸入8點。
DC24V　7mA。
應答時間：12ms。
8點1 公用正數、減少公用共同使用 。
輸出8點。
DC24V/AC240V，2A/1點，8A/1公用。
應答時間：12ms。
8點1公用 20點端子臺。
PLC是由繼電控制引入微處理技術后發展而來的，
可方便及可靠地用于開關量控制。
由于模擬量可轉換成數字量，數字量只是多位的開關量，
故經轉換后的模擬量，PLC也完全可以可靠的進行處理控制。
由于連續的生產過程常有模擬量，所以模擬量控制有時也稱過程控制。
模擬量多是非電量，而PLC只能處理數字量、電量。
所有要實現它們之間的轉換要有傳感器，把模擬量轉換成數電量。
如果這一電量不是標標準的，還要經過變送器，
把非標準的電量變成標準的電信號，如如4-20mA、1--5V、0-10V等等AX10AX10。
同時還要有模擬量輸入單元(A/D)，
把這些標準的電信號號變換成數字信號，
模擬量輸出單元(D/A)，以把PLC處理后的數字量變換成模擬量量--標準的電信號AX10。
所以標準電信號、數字量之間的轉換就要用到各種運算。
這就需要搞清楚模擬量單元的分辨率以及標準的電信號。
