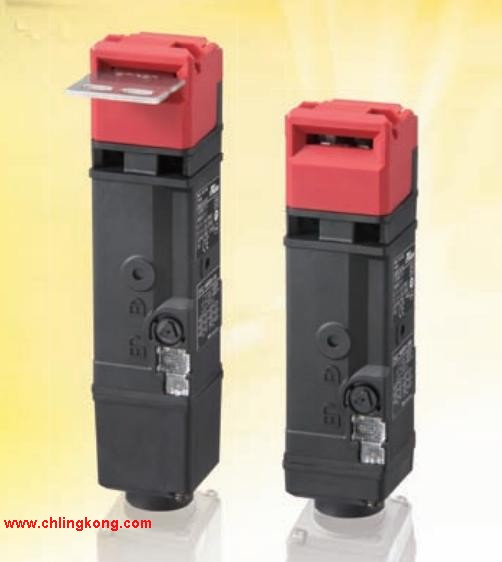

歐姆龍D4SL-N4QFA-DN 小型電磁鎖定安全門開關D4SL-N4QFA-DN

釋放鑰匙類型：一般型(金屬)。
接線方式：連接器。
螺線管電壓/指示燈類型：DC24V/無。
鎖定/釋放方式：機械鎖定/電磁釋放。
接點構成(門開閉檢測開關＋鎖定監控開關)：4觸點(2NC＋1NC/1NO)門監控與鎖定監控內部串小型電磁鎖定安全門開關。
導管尺寸；M20。
6觸點電磁鎖定安全門開關世界最小級。
小型電磁鎖定安全門開關 D4SL-ND4SL-N4QFA-DN
一觸式拆裝的2種接線方式，可減少作業工時小型電磁鎖定安全門開關。
內置開關種類豐富，適用于各類裝置(可以選擇4觸點、 5觸點、6觸點)。
鎖定強度為令人放心的1,300N。
無需取下頭部便可改變鑰匙插入方向。
大幅減少螺線管電流，有助于降低電源成本。
滑動鑰匙單元 D4SL-NSK10-LK□。
使用閉鎖鑰匙可防止被關在圍欄危險區域內小型電磁鎖定安全門開關。
可將D4SL-N輕松安裝于邊長40mm的鋁框。
材質為樹脂，最適于輕量門。操作鑰匙插入方向：垂直。
電纜長度：1米。
內置開關：3NC（慢動型）。
導管口/連接器：M12連接器。
符合IP67標準的薄型安全門開關。
僅17mm厚的纖細型設計（三接點型）。
可反轉設計，正面或背面均可安裝使用D4SL-N4QFA-DN。
備有內置2接點結構、3接點結構開關
操作鑰匙帶有橡膠安裝孔，可以吸收震動和沖擊。
IP67保護結構。種類：焊接/導線類型，帶右柱。
驅動桿：R形葉式擺桿型。
端子規格：帶導線，左側引出。
接觸規格：1a。
業內最小尺寸，能夠進行可靠開關的長行程型
本體部分尺寸為前代產品的78%,有利于設備的小型化D4SL-N4QFA-DN。
沒有擺桿也同樣使用方便的長行程規格（OT參考值： 1.4mm）。
不含對環境有害的物質，導線類型也實現了無鉛化。頭部材質：塑料。
釋放鑰匙位置：底部。
釋放鑰匙類型：標準（樹脂）。
線圈電壓/指示燈：螺線管：DC24V，橙色LED：AC/DC10～115VD4SL-N4QFA-DN。
鎖定/釋放方式：電磁鎖定機械釋放。
接點結構（門開合檢測開關＋鎖定監控開關接點）（慢動型）強制斷開NC接點認證：2NC+1NC/1NO。
導管口：Pg13.5。
多接點小型電磁鎖定安全門開關品種豐富、銷量第一。
可選擇操作鑰匙的插入方向和可調節安裝確保安裝的靈活性。
備有多接點結構型內置開關。
鑰匙鎖定力為1300N以上。
可用于一般負載或微小負載。
產品陣容中新增M20導管尺寸型號。
IP67保護結構。
多種金屬頭部可選。鎖定方式：機械鎖定。
導管尺寸：Pg13.5。
螺線管電壓：DC24V。
內置開關：LED指示燈 2NC+1NC（慢動型）。
當切割工具停止慣性運動后，采用控制器信號或按鈕開關釋放保護罩的鎖定。
當插入操作鑰匙時自動加機械鎖。
采用只有當螺線管通電時才會(huì )解除鎖定的構造，實現高度安全性。
當打開保護外殼時，開關接接點通過強制斷開構造實現斷斷電（僅限NC接點）歐姆龍D4SL-N4QFA-DN。
通過EN認證的強制斷開構造在開關上以標志表示。
輔助助助釋放鑰匙確保輕松維護，在斷電的情況下能夠將門解鎖小型電磁鎖定安全門開關。
配備了水平和垂直方向的導管口。
可提供適用于監控的醒目指示燈型和適用于旋轉門的可調操作鑰匙型。
開關頭的安裝方向可以變換，可以從四個方向插入操作鑰匙。
D4SL-N4QFA-DN操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=D4SL-N4QFA-DN&select=5
