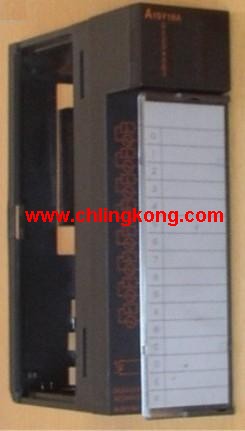

繼電器輸出模塊A1SY18A原裝三菱A1SY18A PLC 三菱

輸出點數：16點。
電壓：DC24V/AC240V，2A/1點，8A/1個公共端。
輸出類型：繼電器輸出。
應答時間：12ms。
8點/1個公共端。
20點端子臺A1SY18A。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等A1SY18A
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等A1SY18A。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點A1SY18A。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點原裝三菱A1SY18A。輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC12V/DC24V/0.5A原裝三菱A1SY18A。
外部連接：2線式。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會(huì )接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。輸入輸出點數：480點。
程序容量：7k步。
基本命令處理速度：4.4～5.6us原裝三菱A1SY18A。
電源：輸入DC24V/輸出DC5V 2A。
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，

斷開負載的電流或電壓PLC 三菱。
也就是通過輸出接口電路把內部的數字字電路化成一種信信號使負載動作或不動作繼電器輸出模塊。程序2通道連接，AnCPU/QnACPU用。
三菱PLC檢測、、故障診斷和顯示等程序。
這些程序相對獨立，一般在程序設計基本完成時再添加。
三菱菱PLC保護和連鎖程序PLC 三菱。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮。
它可以避免由于非法操作而引起的控制邏輯混亂。
A1SY18A操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=A1SY18A&select=5
