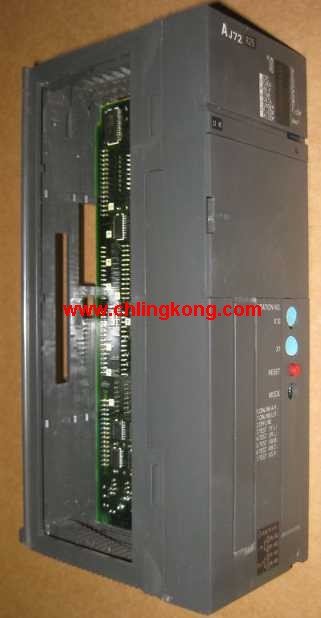

三菱網絡(luò )模塊原裝AJ72R25 三菱模擬模塊

MELSECNET/MINI(-S3)數據鏈路系統，A2C系統用傳送變換器。
雙絞電纜-GI光纖電纜。
三菱PLC保護和連鎖程序。
保護和連鎖是程序中不可缺少的部分，必須認真加以考慮網絡(luò )模塊。
它可以避免由于非法操作而引起的控制邏輯混亂。
三菱PLC初始化程序。在三菱PLC上電后，一般都要做一些初始化的操作，
為啟動作必要的準備，避免系統發生誤動作AJ72R25
初始化程序的主要內容有：對某些數據區、計數器等進行清零，
對某些數據區所需數據進行恢復，
對某些繼電器進行置位或復位，
對某些初始狀態進行顯示等等網絡(luò )模塊。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創(chuàng )造必要的環境條件網絡(luò )模塊。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。輸入形式：DC輸入，正極公共端。
輸入點數：16點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/7mA。
輸出形式：晶體管輸出，漏型。
輸出點數：16點。
OFF時泄漏電流：0.25mA以下。
輸出保護功能：有。
額定負載電壓/電流：DC24V/0.5A。
外部連接：1線式/1線式原裝AJ72R25。
可以根據外部的連接方式和外部設備的輸入輸出規格，
從豐富的產品陣容中選擇。
通過端子臺上部的手指保護，
人體不會(huì )接觸到帶電部位，
因此也可以將端子臺型的遠程I/O模塊直接安裝到機床上。一套5（LOGO可拆卸，人機界面提供一個）。
適用型號：A975/970GOT(-B)。8插槽。
要安裝電源原裝AJ72R25。
用于QnA/A系列。
開關量控制的目的是，
根據開關量的當前輸入組合與歷史的輸入順序，
使PLC產生相應的開關量輸出，
以使系統能按一定的順序工作。
所以，有時也稱其為順序控制。
而順序控制又分為手動、半自動或自動。
而采用的控制原則有分散、集中與混合控制三種。
每次掃描過程。集中對輸入信號進行采樣原裝AJ72R25。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
系統程序存儲器用以存放系統程序，
包括管理程序，監控程序以及對用戶程序做編譯處理的解釋編譯程序。
由只讀存儲器組成。廠家使用的，內容不可更改，斷電不消失。輸入電壓范圍：DC24V。
輸出電壓：DC5V?！?
輸出電流：2.5A。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資最低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面面介紹集中控制系統I/O點數的估算三菱模擬模塊。
PLC的繼電器輸出接口口電路
工作過程程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供供負載導通的電流和電壓三菱。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓三菱模擬模塊。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作。
AJ72R25操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=AJ72R25&select=5
