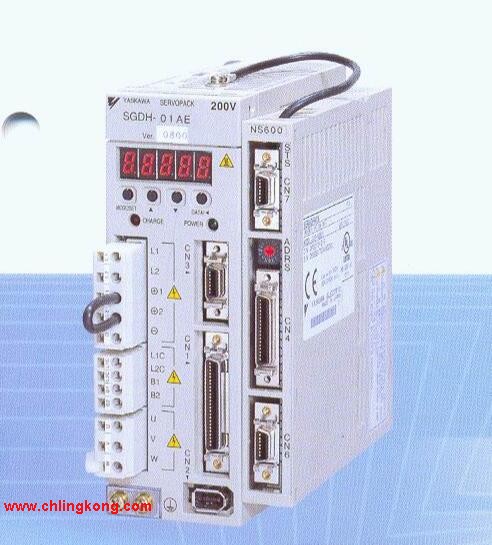

SGDH-1EDE 安川SGDH-1EDE 采用伺服驅動器—電動機互饋對拖的測試平臺

伺服電機SGMGH型。
額定轉速：1500r/min。
功率：2.9kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：機床用。
軸端：錐度1/10，帶平行鍵安川SGDH-1EDE。
選購件：帶油封、DC24V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護SGDH-1EDE
參數設定器內置。
由伺服驅動器本體可直接輸入參數。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制安川SGDH-1EDE。大容量SGMVV型伺服電機。
額定輸出：30KW。
電壓：三相AC200V。
串行編碼器：20位對值型。
額定轉速：1500r/min。
主要機械構造：法蘭安裝型、直軸端（帶鍵槽與螺孔）。
選購件：帶保持制動器（DC90V）、帶油封。
使用小型、低慣量伺服電機，也能充分發揮機械的強力性能安川SGDH-1EDE。
新機型SGMVV型備有額定輸出22~55KW、額客轉速800r/min和1500r/min的產品。
安裝電機后相立即開始運行。
即使不進行伺服調整，但只要轉動慣量處在允許范圍內，
即使負載發生變化，也可以穩定地進行驅動，而不會(huì )發生振動。安全模塊。
大適用電機容量：0.2kw安川伺服驅動器。
電源電壓：?jiǎn)蜗郃C100V。
接口：MECHATROLINK-Ⅱ通信指令型（旋轉型伺服電機用）。
設計順序：B。
硬件規格：涂漆處理。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：安全模塊。
歐洲EC標準 ：依據機械指令的整合標準EN ISO13849-1，
配備個別標準IEC 61800-5-2 規定的安全功能的安全模塊安川伺服驅動器。
通過與SGDV 型伺服單元的組合，實現了符合行業需求的機械系統佳安全設計。
適用于A(yíng)C 伺服驅動，擁有國際標準IEC61800-5-2 規定的下列安全功能（日本國內）安川伺服驅動器。
可輕松實現機械系統的佳安全設計。
Safe Torque Off（ STO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2）
Safely Limited Speed（ SLS）
裝備2種安全功能，可分別設定（分配）安全功能。
此外，還可通過參數變更監視時間等項目。
采用附帶的伺服單元用安全模塊，使系統構成得以簡化和小型化。型、用途佳型伺服單元（型）。
大適用電機容量：1.0kw。
電源電壓：三相AC400V。
設計順序：A。
硬件規格：基座安裝型（標準）。
接口：MECHATROLINK-III通信指令型（直線伺服服電機用）SGDH-1EDE。
功能：無偏差規格。
形Σ-V-EX系列。
備有2個機型高性性能伺服單元安川SGDH-1EDE。
EX001（支持M-Ⅲ高速通信）：通信周期小值125μ s，使得指令的響應變快，軌跡精度和處理能力提高。
EX002（無偏差規格）：極大地提高了指令性能，進一步提高了軌跡控制的精度。
