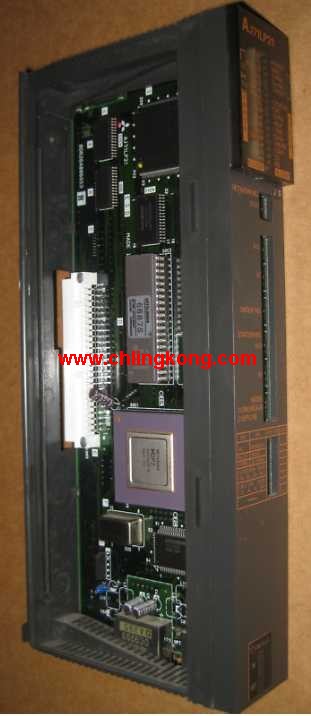

AJ71LP21 SI/QSI光纖電纜模塊 雙重環路三菱AJ71LP21

輸入輸出點數：2048點。
輸入輸出數據設備點數：8192點。
程序容量：30k。
基本命令處理速度(LD命令)：0.15μs。
整體式：是把PLC各組成部分安裝在一起或少數幾塊印刷電路板上，
并連同電源一起裝在機殼內形成一個單一的整體稱之為主機或基本單元、小型、小型PLC采用這種結構三菱AJ71LP21AJ71LP21
模塊式：是把PLC各基本組成做成獨立的模塊。
中型、大型PLC采用這種方式。便于維修。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入三菱AJ71LP21。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式三菱AJ71LP21。
存在輸入/輸出滯后的現象，即輸入/輸出響應延遲。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指標。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字三菱SI/QSI光纖電纜模塊。輸入電壓范圍：AC100-120V/AC200-240V。
輸出電壓：DC5V。
輸出電流：8A。
用于Q4ARCPU。
該控制模塊監測電源、錯誤
CPU的狀態，
以及自己的錯誤狀態。
它發出的
錯誤信號的a6raf并打開相應的
繼電器輸出。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資低三菱SI/QSI光纖電纜模塊。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點三菱SI/QSI光纖電纜模塊。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量。
下面介紹集中控制系統I/O點數的估算。GI光纖電纜。
雙重環路，用于Q模式。
PC間網絡(luò )（管理站/通常站）/ 遠程I/O網絡(luò )（遠程控制站）。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLCC的I/O點與輸入/輸出設備的連接圖或對應關系表，
該部分也可在第2步中進行AJ71LP21。

設計PLC外圍硬件線路三菱AJ71LP21。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。
