>> AX40Y50C 三菱AX40Y50C DC 輸入/晶體管輸出模塊

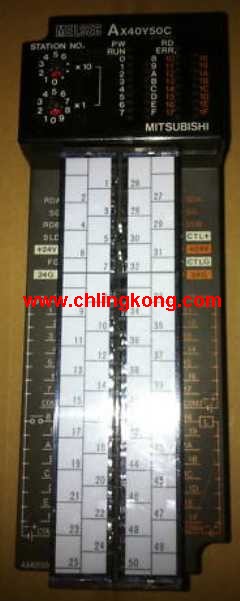

AX40Y50C 三菱AX40Y50C DC 輸入/晶體管輸出模塊
品牌:
三菱
產品名稱: DC 輸入/晶體管輸出模塊
型號: AX40Y50C
輸入點數：16點。
輸入電壓及電流：DC12/24V 3/7mA。
輸入應答時間：10ms。
16點/1個公共端。
正極共用。
輸出點數：16點。
輸出電壓：DC12/24V。
OFF時漏電流：0.1mA。
輸出應答時間：2ms。
16點/1個公共端。
輸出類型：晶體管輸出(sink type)。
帶浪涌吸收器。
50點端子臺。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。
