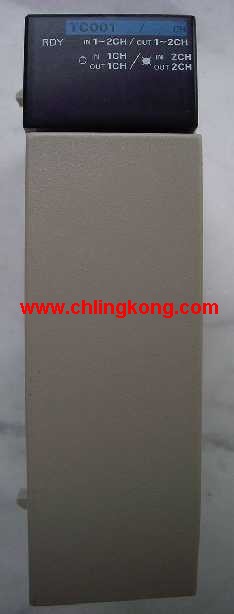

CQM1-TC001 歐姆龍CQM1-TC001

可用于CPU單元：CQM1H-CPU51/61。
安裝位置/板號：一塊安裝在內裝板槽2(右槽)。
脈沖輸入：2路輸入。
外部輸出：2路輸出。
電流消耗：DC5V,大160mA歐姆龍CQM1-TC001。
脈沖I/O板支持兩路脈沖輸入和兩路脈沖輸出
高速計數器的兩路脈沖輸入高為50kHz(單相)或者25kHz(分相)CQM1-TC001
可對計數器當前值(PV)產生中斷。
中斷
當計數器PV位達到特定目標值(目標值比較)或在特定比較范圍內(范圍比較)，
可執行中斷子程序。
脈沖輸出1和2
可輸出2路10Hz-50kHz的脈沖，可使用固定和可變負載系數歐姆龍CQM1-TC001。
固定負載系數可改變輸出頻率(加速或減速)10Hz-50kHz。
可變負載系數范圍為1%-99%。
可變負載系數可應用在諸如時間比例控制等方面。連接I/O控制模塊和接口模塊。
電纜長度：0.3米。
雙倍的I/O點數和程序容量，提供足夠的控制能力。
與CQM1相比，程序容量、DM容量和I/O點數都增加了一倍歐姆龍CQM1-TC001。
增加程序和DM容量以滿足更復雜的控制程序，
以及要求更高功能的數據處理的需要。
增加I/O數來支持大型系統和專用I/O單元。
齊全的功能可提供先進的機器控制。
CQM1H的特色在于具有一系列的內裝板。
通過這些內裝板可實現一般定位多點高速計數器輸入、對旋轉編碼輸入
模擬量輸入/輸出、模擬量設置和連接到標準串行設備的串行通訊歐姆龍溫度控制模塊。
根據客戶的需要選擇合適的PLC內裝板進行應用。輸入點數：8點。
輸入阻抗：38KΩ(50Hz) 32KΩ(60Hz)。
操作電壓(ON電壓)：小DC150V。
操作電壓(OFF電壓)：大DC40V。
響應時間(ON延遲)：大35ms歐姆龍溫度控制模塊。
響應時間(OFF延遲)：大55ms。
輸入電壓：AC200-240V +10%/15%。
輸入電流：6mA(AC200V)。
外部連接：端子臺。
輸入/公共端：8。
電流消耗(DC5V)：大50mA歐姆龍溫度控制模塊。
雙倍的I/O點數和程序容量，提供足夠的控制能力。
與CQM1相比，程序容量、DM容量和I/O點數都增加了一倍。
增加程序和DM容量以滿足更復雜的控制程序，
以及要求更高功能的數據處理的需要。
增加I/O數來支持大大型系統和專用I/O單元CQM1-TC001。I/O點數：32點輸出。
可在實際應用中減少布線線，
連接到PLC進行簡單的數字通信，
或連接操作面板或機器人，
不管連接到任何裝置，
都可減少所需連接電纜數歐姆龍CQM1-TC001。
只用單一電纜，B7A接口單元連接I/O設備的大距離500m，
具有各種I/O容量的單元。
