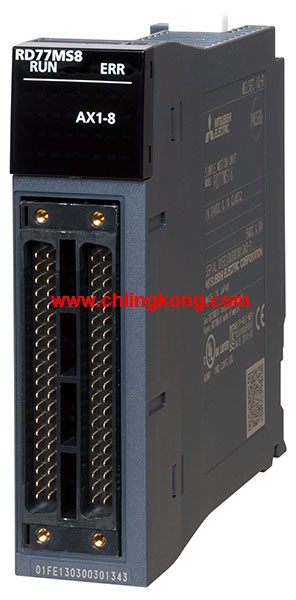

三菱RD77MS8 直線插補：2軸、3軸、4軸三菱RD77MS8

晶體管輸出。
控制軸數：4軸。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)三菱RD77MS8。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
大輸出脈沖：200000pulse/sRD77MS8
伺服間的大連接距離：2m。
外部配線連接方式：40針連接器兩個。
直線插補：2軸、3軸、4軸。
圓弧插補：2軸。
輕松進行定位控制
定位模塊使用通過工程軟件設定的“定位數據”進行位置控制和速度控制等。
在該位置控制和速度控制中還配備了增加“條件判斷”后執行或重復執行的定位數據等定位控制功能三菱RD77MS8。
例如，在汽車車門的密封工序中，需要進行的定位控制，
以便將密封劑涂抹在車門的密封部分。
因此，需通過直線和圓弧追溯準確的軌跡，執行插補控制。
定位模塊包括晶體管輸出型和差分驅動器輸出型2種，可根據連接的驅動模塊進行選擇三菱RD77MS8。
選擇差分驅動器輸出型時，可輸出高5Mpulse/s的高速脈沖并進行長10m的遠距離連接。
這些定位模塊可進行位置控制和速度控制。
除以往的直線插補功能、圓弧插補功能以外，還全新配備了螺旋線插補功能，
可用于需進行銑削加工等復雜控制的用途。輸入輸出模塊安裝臺數：12臺三菱擴展模塊。
可安裝模塊：MELSEC-Q系列模塊。
DIN導軌安裝用適配器型號：Q6DIN1。
外形尺寸（H）×（W）×（D）：98mm×439mm×44.1mm。
用于安裝MELSEC-Q系列各種模塊的基板模塊。
在之后的擴展中使用Q系列擴展基板。安全度等級（SIL）：SIL 3（IEC 61508）三菱擴展模塊。
性能等級（ PL）：PL e（EN/ISO 13849-1）。
運算控制方式：存儲程序反復運算。
程序容量：160K（安全程序用：40K）。
程序內存：640K。
軟元件/標簽內存：1710K三菱擴展模塊。
數據內存：10M。
將安全功能整合到控制系統中。
可將以往的MELSEC iQ-R系列模塊作為一般控制用途，
在同一基板上使用，因此可構建混合使用一般控制和安全控制的系統。
而且，可通過CC-Link IE Field網絡(luò )整合一般通信和安全通信，
在進行安全通信時，也可使用一般的以太網電纜，
無需使用專用電纜等。
符合國國際安全標準的安全CPU可同時控制一般系統和安全系統RD77MS8。
可通過CC-Link IEE Field網絡(luò )，
將安全開關和安全光幕等連接到使用了安全CPU的系統，
構建混合使用一般控制和安全控制的系統三菱RD77MS8。
此外，通過使用操作直觀的工程軟件GX Works3，
集中進行一般控制和安全控制的編程。
