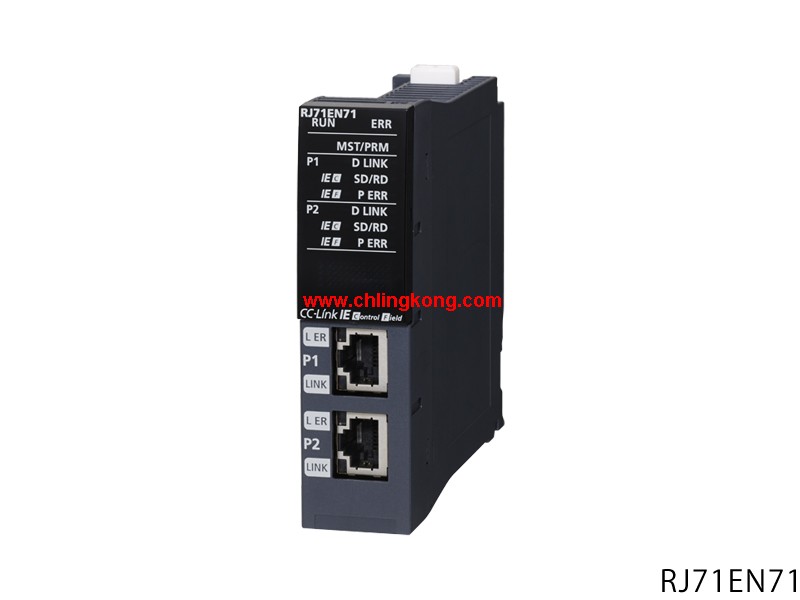

三菱編程軟件fx RJ71EN71以太網（內置CC-Link IE）模塊三菱RJ71EN71

輸入輸出模塊安裝臺數：8臺。
可安裝模塊：MELSEC-Q系列模塊。
DIN導軌安裝用適配器型號：Q6DIN1。
外形尺寸（H）×（W）×（D）：98mm×328mm×44.1mmRJ71EN71。
用于安裝MELSEC-Q系列各種模塊的基板模塊。
在之后的擴展中使用Q系列擴展基板。輸入點數：32點。
額定輸入電壓、頻率：DC24VRJ71EN71
額定輸入電流：4.0mA TYPRJ71EN71。
響應時間：0.1～70ms。
公共端方式：32點/公共端。
中斷功能：有。
外部配線連接方式：40針連接器。
輸入輸出模塊是指處理ON/OFF信號的開關、傳感器、執行器等各種控制系統基本設備和可編程控制器之間的接口RJ71EN71。
與以往系列相比， MELSEC iQ-R系列的輸入輸出模塊具有更多功能，
1個模塊可用于多種用途，有助于降低部署成本和維護成本。
追求便捷性的“模塊設計”。
在輸入模塊上粘貼白色標簽，在輸出模塊上粘貼紅色標簽，
并將額定規格清晰標記在模塊正面，可防止錯誤使用。
將輸入輸出編號刻印在模塊正面上方的輸入輸出顯示LED上，可輕松確認ON/OFF狀態。
16點模塊的配線端子上記錄了各信號的端子排列情況，可防止誤配線以太網（內置CC-Link IE）模塊。
64點模塊中可以32點為單位，通過開關切換顯示輸入輸出編號。
此外，串口號標記在模塊正面下方，可輕松確認。輸出點數：64點。
輸出形式：晶體管（源型）輸出。
額定開閉電壓、電流：-。
額定負載電壓：DC12～24V。
最大負載電流：0.1A/點。
響應時間：1ms以下。
公共端方式：32點/公共端以太網（內置CC-Link IE）模塊。
保護功能（過載、過熱）：有。
外部配線連接方式：40針連接器兩個。
輸出模塊帶機械式繼電器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型。
可根據負載電壓、輸出點數的不同，選擇最適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數以太網（內置CC-Link IE）模塊。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。差分驅動器輸出。
控制軸數：2軸。
控制単位：mm、inch、degree、pulse。
定位數據：600數據/軸。
模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
最大輸出脈沖：5000000 pulse/s。
伺服間的最大連接距離：10m。
外部配線連接方式：40針連接器兩個。
直線插補：2軸。
圓弧插補：2軸。
輕松進行定位控制
定位模塊使用通過工程軟件設定的“定位數據”進行位置控制和速度控制等。
在該位置控制和速度控制中還配備了增加“條件判斷”后執行或重復執行指定的定位數據等高級定位控制功能。
例如，在汽車車門的密封工序中，需要進行高精度的定位控制，
以便將密封劑涂抹在車門的密封部分。
因此，需通過直線和圓弧追溯準確的軌跡，執行行高精度插補控制三菱RJ71EN71。
多種啟動方式
定位模塊除常規啟動以外，還還有高速啟動、多軸同時啟啟動等多種啟動方式三菱編程軟件fx。
高速啟動為通過事先分析將要執行的定位數據，
在不受數據分分析時間影響的情況下高速啟動的方式。
多軸同時啟動則為使指定的同時啟動對象軸與已啟啟動的軸同步開始輸出脈沖的啟動方式三菱RJ71EN71。
此外，在啟動時還可根據多個定位數據群依次啟動要運行的模塊。
可用于相同軌跡的重復控制。
RJ71EN71操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=RJ71EN71&select=5
